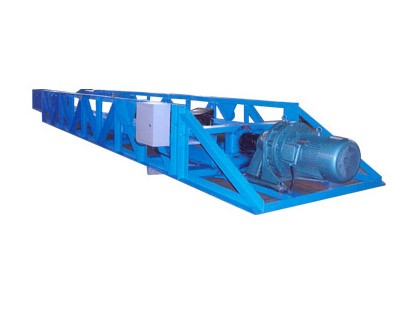

一、CHX型抽芯機的概念：CHX型抽芯機是煉油廠檢修換熱器的專用設備，它可根據換熱器的直徑制作各種規格。該抽芯機抽芯能力：直徑0.8米至1.8米，長度6米以下的強桿式抽芯臥式換熱器管束，其最大拉力為30噸。

該機由鋼架結構框架、拖動及控制系統三部分。

結構框架：鋼結構框架為整體焊接結構，據受力分析結果進行了合理加強，完全能夠承受在抽芯、裝芯及起吊等工況下的載荷，且具有良好的吊裝穩定性。

拖動系統：由Y系列電動機、BMD型行星擺線針輪減速機、絲桿及在導軌上行走的載重小車組成。它是以電動機、減速機作動力，用絲杠傳動，具有拉力大，抽芯平穩、省力、省時、不損壞芯子等特點。

控制系統：由電控箱采用線控方式，通過操作按鈕實現控制、拖拉、連續或點動及停止等功能。并具有超載保護系統功能，確保設備的正確、安全使用。

本機具有安全可靠、元器件易配套、無大易損件，且操作方便、維護簡單、使用周期長等特點。

二、使用說明：

1、將減速機齒輪箱內加注齒輪油；潤滑油的牌號為40#-50#機械油，或減速機專用潤滑脂。

2、第一次加油運行160小時后需更新?lián)Q油。軸承潤滑脂至少每年更換一次。

3、用千斤頂將抽芯機芯子頂活，將抽芯機尾座頂緊抽芯機外殼法蘭瑞面，配鉆外殼法蘭孔，使尾座與抽芯機外殼用螺栓固定牢。

4、用鋼絲繩將抽芯機芯子纏繞，另一端與絲母處鏈接固定。檢查無誤后，開始起動電機工作。

5、兩托重車放與靠芯子端；靠近絲母的第一個托重車適應當高于另一拖重車，（根據現場情況所定）。芯子必然落到另一托重車上，直到芯子完全抽出。

三、抽芯機結構圖：

1、減速機   2、聯軸器   3、軸承座支架   4、絲杠   5、螺母   6、載重機   7、機架   8、尾座
